为什么直流电源中仍然存在纹波？
很多人认为，直流电源的电压波形应该是一条完全平坦的直线。但实际上，只要电能经过 AC/DC 整流、DC/DC 转换或开关电源（SMPS），输出端就不可避免地会存在交流分量，即纹波（Ripple）。
IEC 61000-4-17 将纹波定义为叠加在直流电压上的交流分量。该标准的主要目的不是测量电源本身产生了多少纹波，而是验证设备在直流输入电压中存在指定纹波时，是否仍能正常运行。
随着电力电子设备的广泛应用，纹波已经成为现代直流系统中难以避免的现象。例如，交流整流器会产生典型的整流纹波；开关电源会因 PWM 开关动作产生高频纹波；DC/DC 转换器在升压或降压过程中也可能留下固定频率的残余电压波动。在 AI 服务器、电动汽车充电设备、功率变换系统（PCS）、不间断电源（UPS）以及电池储能系统（BESS）等大功率设备中，快速变化的负载还可能通过共用直流母线将纹波传递至其他设备。
纹波对设备可靠性的影响
纹波不仅会让电压波形“看起来不够平滑”，还可能直接影响整个系统的稳定性和长期可靠性。
当纹波进入控制电路或功率电路后，可能会增加 ADC 和传感器的测量误差、导致 MCU 复位、降低 PWM 控制精度，并干扰 CAN、EtherCAT 和 RS485 等工业通信接口。如果纹波频率接近内部滤波器或控制环路的谐振频率，还可能导致 DC/DC 转换器发生振荡、输出不稳定、故障误判，甚至触发异常保护停机。
另一方面，纹波电流也会增加电容器、电感器和功率半导体器件的热应力。长期运行可能加速电解电容器老化、增加功率损耗，并缩短产品使用寿命。因此，对于 AI 数据中心、电动汽车、储能系统和工业设备而言，纹波抗扰度不仅是 EMC 合规测试的一部分，也是衡量设备实际运行可靠性的重要指标。
IEC 61000-4-17 测试什么？
IEC 61000-4-17 的核心目的是验证被测设备（Equipment Under Test，EUT）在直流电源输入端存在交流纹波分量时，是否仍能正常运行。
测试过程中，测试系统会在额定直流电压上叠加指定幅值的纹波电压，用于模拟整流器或其他直流供电设备在实际运行过程中产生的电压波动。工程师随后需要监测被测设备是否出现功能下降、控制异常、通信故障、复位、重启或停机等情况。
IEC 61000-4-17 特别适用于由外部整流系统或可充电电池系统供电的低压直流设备，广泛应用于电动汽车、储能系统、数据中心、UPS、电源设备和工业自动化设备的 EMC 验证。
IEC 61000-4-17 测试等级
IEC 61000-4-17 根据额定直流电压，以纹波电压所占的百分比定义测试严酷等级。
| 测试等级 | 纹波幅值 |
|---|---|
| Level 1 | 2% |
| Level 2 | 5% |
| Level 3 | 10% |
| Level 4 | 15% |
| Level X | 由相关产品标准自行规定 |
例如，一台额定输入电压为 360 Vdc 的设备，在进行 Level 4 测试时，需要承受相当于额定直流电压 15% 的纹波电压。实际测试等级应根据适用的产品标准、安装环境和预期运行风险进行选择，而不是对所有产品都直接采用最高测试等级。
单相整流纹波与三相整流纹波有什么区别？
IEC 61000-4-17 使用的纹波并不是简单叠加在直流电压上的理想正弦波，而是用于模拟真实整流系统产生的输出电压波形。标准主要提供单相整流纹波和三相整流纹波两种代表性波形，作为测试依据。
单相整流纹波通常具有较大的电压波动和较长的纹波周期，常见于单相 AC/DC 电源、小型 UPS 和电池充电器等设备。三相整流纹波具有更高的纹波频率和更加平滑的电压波形，更接近工业整流器、电动汽车直流快充设备、大型功率变换系统、储能设备和 AI 数据中心供电架构的实际运行情况。

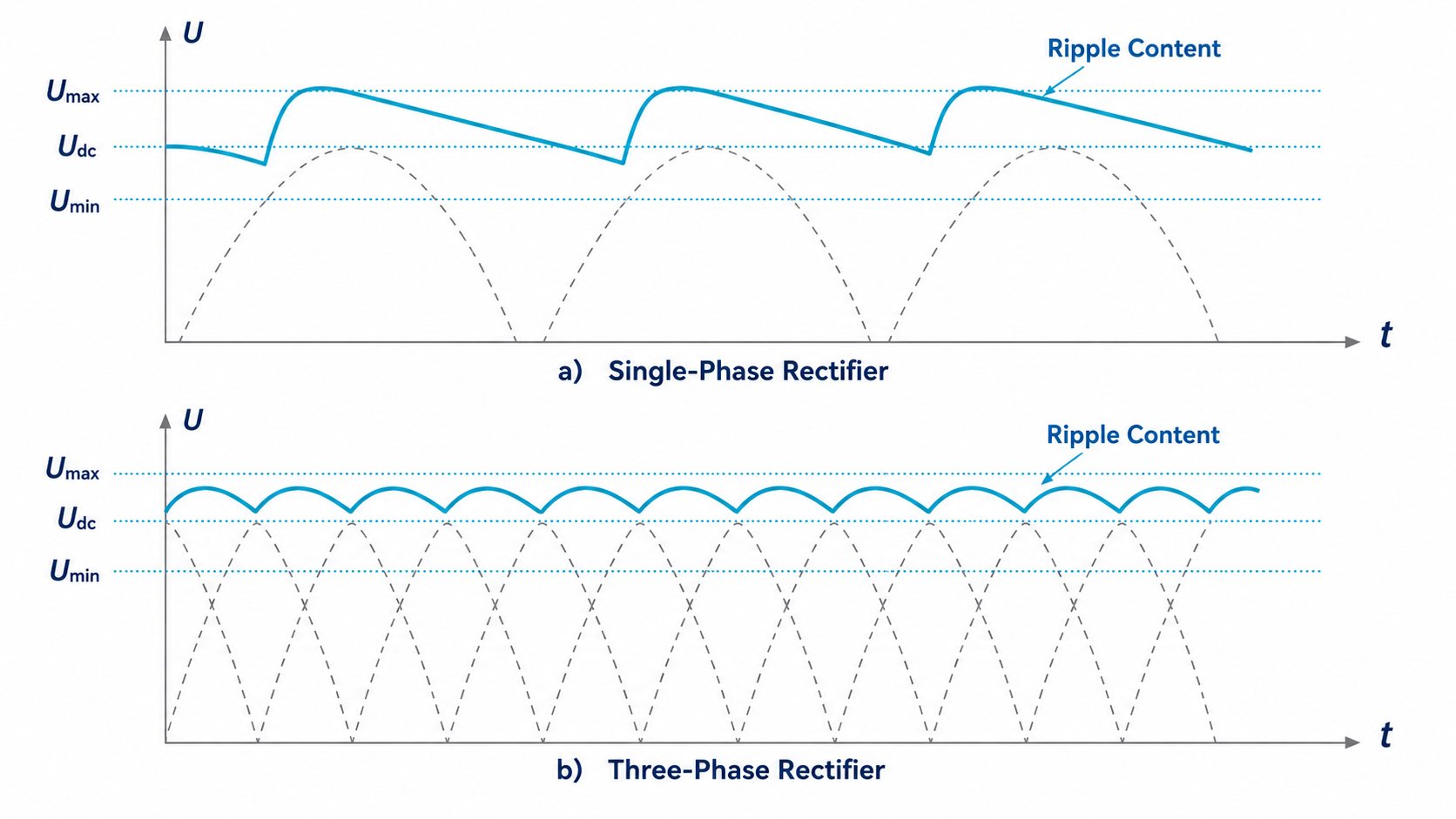

单相整流与三相整流产生的直流纹波频率和幅值对比。为什么纹波抗扰度测试比想象中更困难？
从表面上看，IEC 61000-4-17 测试似乎只需要在直流电压上叠加一个交流分量。但在实际测试中，要准确产生符合标准要求的纹波，对测试电源提出了很高的性能要求。
首先，测试电源必须在保持稳定直流输出的同时，精确产生规定频率和幅值的纹波，并且不能因负载变化而导致波形失真。其次，测试电源需要具备较低的输出阻抗和快速动态响应能力，以确保实际施加到被测设备输入端的纹波与标准要求保持一致。
当被测设备支持双向能量流动时，测试难度还会进一步增加。例如，双向 DC/DC 转换器、功率变换系统和电机驱动器可能会将能量反向回馈至测试电源。如果测试设备不具备四象限运行能力或能量吸收能力，这些反向能量可能会导致直流电压升高、纹波波形被削顶或触发电源保护，最终影响测试结果的准确性与可信度。
INFINIPOWER RPS 系列：全面的 IEC 61000-4-17 测试平台
为了满足日益复杂的直流电源测试需求，INFINIPOWER RPS 系列将 AC/DC 电源、电子负载和电网模拟功能集成在同一平台中，可帮助工程师搭建精确且可重复的 IEC 61000-4-17 纹波抗扰度测试环境。
RPS 系列采用高速数字控制架构和四象限功率设计，可模拟多种直流电源异常状态，包括纹波、电压变化、电压暂降和供电中断等情况。该系列还能够吸收被测设备回馈的反向能量，从而在双向能量应用中保持输出波形的准确性和测试结果的一致性。
配合 PowerVUE 控制软件，工程师可以通过图形化界面快速配置测试序列，设置电压和时间参数，监测被测设备的运行状态，并记录测试结果。这可以有效降低 EMC 验证流程的复杂度，缩短产品研发与合规测试周期。
对于需要更高功率密度和更强系统扩展能力的应用，RPS-7000 系列将回馈式 AC/DC 电源、电子负载和电网模拟器集成在同一平台中，适用于 AI 数据中心、电动汽车、储能系统以及先进电力电子设备的大功率测试。
结论
随着大功率直流系统在 AI 基础设施、电动汽车、储能系统和工业应用中的快速普及，工程师需要关注的不再只是直流电源是否达到额定电压，还必须评估电源中的纹波是否会影响控制性能、通信稳定性、元器件寿命以及系统整体可靠性。
IEC 61000-4-17 提供了一套可重复执行的直流电源输入端口纹波抗扰度测试方法，使工程师能够在产品开发阶段模拟真实整流系统产生的电源扰动，并在设备投入实际使用前识别潜在风险。
因此，纹波抗扰度不仅是一项法规或 EMC 合规要求，也是保障产品可靠性、使用寿命和市场竞争力的重要基础。通过 INFINIPOWER RPS 系列的高精度电源模拟能力，以及 PowerVUE 提供的自动化测试流程，工程师可以更加高效地完成 IEC 61000-4-17 测试，并建立符合国际标准的可靠电源验证平台。
