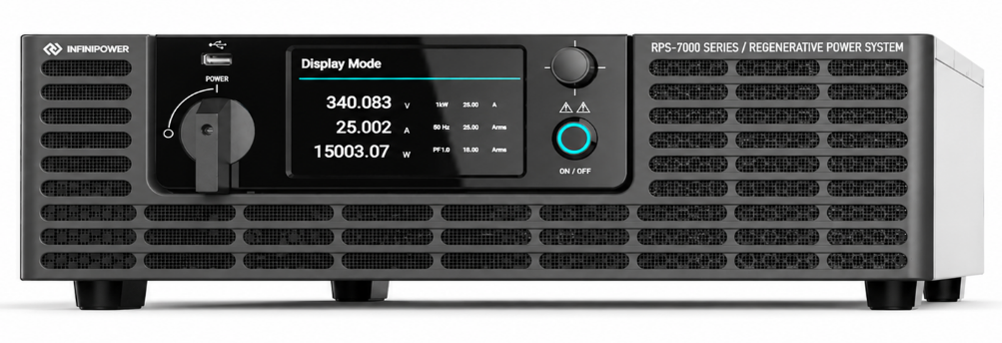

RPS-7000
22.5kVA • 48A • 200–480V in 3U
RPS-7000 是高性能四象限回馈式 AC/DC 电源系统，专为 EV、AI 基础设施、储能与电力电子测试而设计。仅 3U 高度即可提供最高 22.5kVA 与 48A，并能在 200–480Vac 输入范围内维持满功率运行，无需降额或外接变压器。
RPS-7000：一个平台，开启无限电力测试可能
RPS-7000：
赋能新能源测试
回馈式 AC/DC 电源、电子负载与电网模拟器
从 9 kVA 到 225 kVA，灵活扩展、性能不妥协的电力测试平台
RPS-7000 系列将回馈式 AC/DC 电源、电子负载及电网模拟器集成于单一高性能平台。在超紧凑的 3U 机箱内，单机最高可提供 22.5 kVA 输出，并可通过并联扩展至 225 kVA。卓越的功率密度可满足从器件验证到高功率系统测试等各类应用，同时为未来系统扩展提供更高的灵活性。
RPS-7000 采用新一代 SiC MOS 技术，在 200–480 Vac 输入范围内，可提供最高 48 A 输出电流及真正的恒定功率输出性能。输出电压最高支持 400 V L-N 和 690 V L-L，可广泛应用于电动汽车、可再生能源、储能系统、AI 数据中心及先进电力电子设备，为各类电力测试应用提供可靠、精准的测试能力。
核心规格与应用领域
主要特点
- 输出功率：9 kVA – 22.5 kVA
- 全功率 AC/DC 操作
- 200–480V 零降额
- 输出电压：0 – 350 V；0 – 400 V（选配）
- 频率：DC、30–100 Hz；30–100 Hz（选配）
- 最大电流提升 35%
- 关键器件冷却效率提升 20%
- 支持并联连接以扩展高功率容量
- 输出模式：单相、三相或分相（最高可达额定电压的 200%）
- 三种操作模式：恒压、恒流与恒功率
- LIST、STEP、PULSE 与 TRANSIENT 模式
- 任意波形编辑与电力线扰动（PLD）模拟
- 谐波扰动／波形叠加
- 谐波分析：电压与电流测量最高至第 50 次谐波
- 符合 LVRT、相位偏移、频率变化、谐波注入等并网标准
- 标准符合性：IEC 61000-3-2/-3-3/-3-11/-3-12/-4-11/-4-13/-4-14/-4-28/-4-34 测试
- 支持接口：USB、LAN、GPIB、CAN 与 Std I/O
应用领域
- AI 服务器、数据中心与 HDVC 应用
- EV 充电器、BOBC、V2G、V2H、V2X、EV 充电线及相关器件
- 太阳能 PV 逆变器、并网逆变器与风力发电系统
- 工业与住宅储能系统（ESS）、电力转换系统（PCS）
- 不间断电源系统（UPS）与电源分配单元（PDU）
- 法规测试：IEEE 1547、UL 1741、IEC 62116 等
- 微电网测试、PHIL（Power Hardware-in-the-Loop）与孤岛保护测试。
专为真实场景电力验证打造
TRUE 高电流能力
最高可提供 48A 输出电流，满足低电压与高电流测试应用。
0% 低电压降额
即使在 200–220V 现场条件下，仍可维持完整输出能力。
高功率密度
以更小的设备占用空间提供更高功率，适合现代实验室与自动化系统。
高品质制造
于 Lanner 生产基地制造，并遵循 TL 9000、ISO 27001 与 IATF 16949 认证体系，确保任务关键应用所需的可靠性。
AIoT 预测性维护
通过实时监控与智能诊断，降低停机时间并提升运行可靠性。

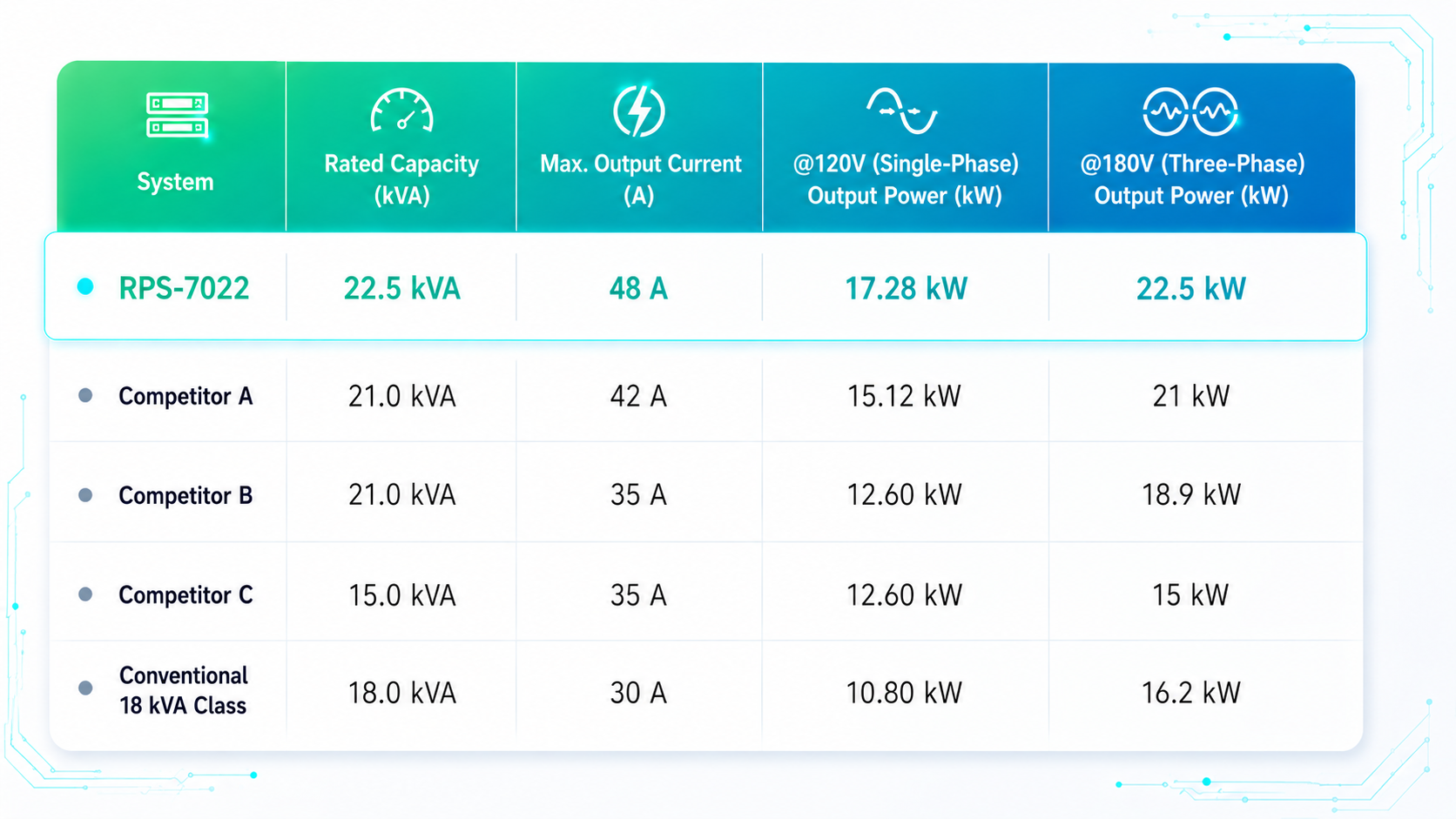

真正关键的是可用功率，而不只是额定数字
许多竞品系统在低电压下会因电流限制而出现明显功率降额；RPS-7000 则可通过最高 48 A 输出电流与连续恒定功率运行，维持高可用功率，提供工程师在真实测试环境中真正需要的性能。

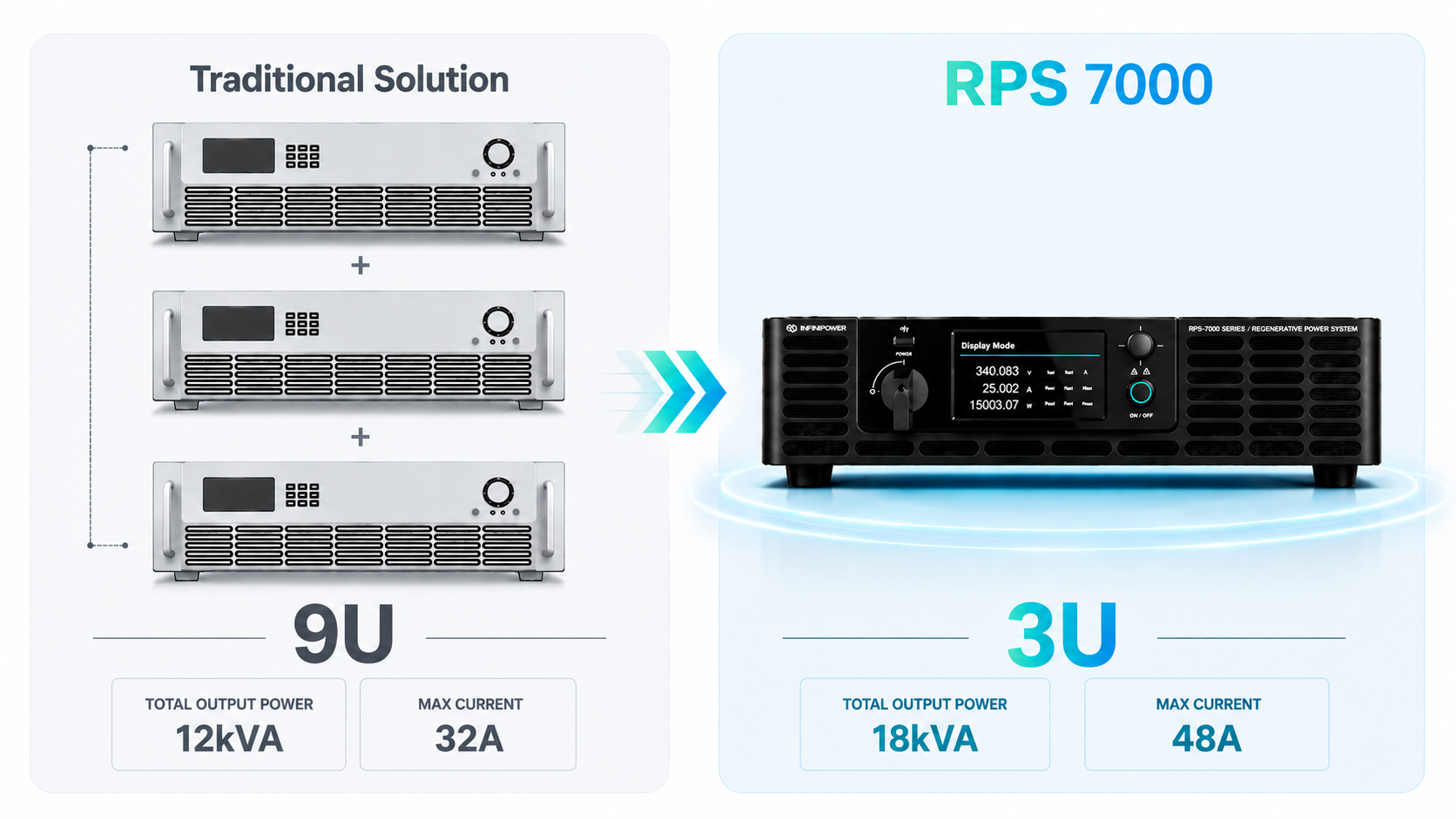

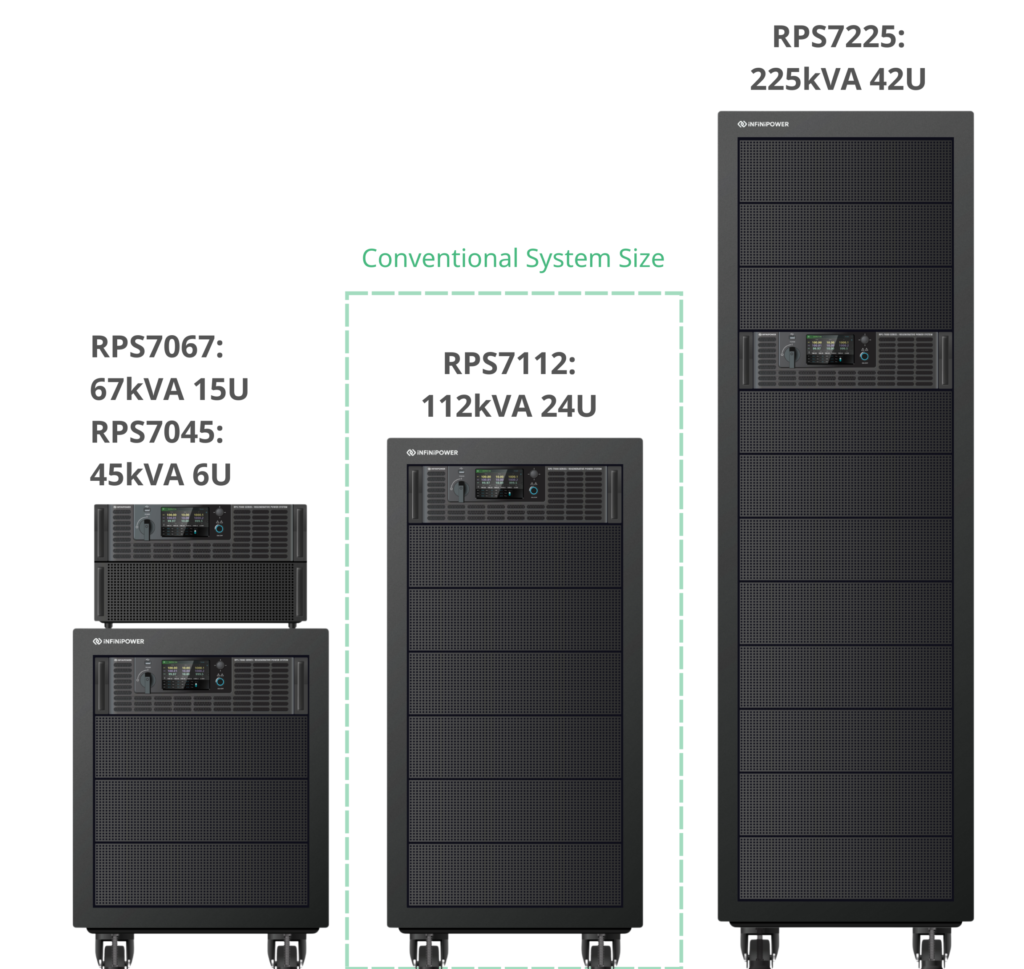

提升功率密度，节省机柜空间
相较于传统解决方案，RPS-7000 可提供多出 50% 的功率与电流，同时仅占用三分之一的机柜空间。
遵循国际认证制造标准
每一台 RPS-7000 均依据国际认可的质量与安全管理体系进行开发与制造。从产品安全开发、精密制造到长期可靠性管理，每一个环节均经过严格设计与验证，确保设备在高要求的电力测试应用中提供稳定、可靠的性能。
IEC 62443-4-1 · ISO 27001
通过安全开发与信息安全认证，保障电力测试系统的安全性。
TL 9000
采用电信级质量管理体系，确保产品制造质量的一致性及长期可靠运行。
IATF 16949
遵循汽车行业质量管理体系标准，确保产品具备高精度、高一致性及高可靠性。
IEC 62443-4-1 · ISO 27001
通过安全开发与信息安全认证，保障电力测试系统的安全性。
TL 9000
采用电信级质量管理体系，确保产品制造质量的一致性及长期可靠运行。
IATF 16949
遵循汽车行业质量管理体系标准，确保产品具备高精度、高一致性及高可靠性。
全方位电力验证，一机满足所有需求
全方位电力验证
一机满足所有需求
突破标准波形限制
RPS-7000 具备完整的波形生成功能，可模拟标准电力信号及复杂电网工况。除支持标准输出波形外，还内置失真波形库，并支持完全可编程的用户自定义波形，可精准重现真实电网运行条件，满足产品开发、法规符合性测试及可靠性验证等多种测试需求。
无论是可再生能源系统、电动汽车充电桩、储能系统、UPS、AI 数据中心电力基础设施，还是工业电力电子设备，RPS-7000 均可提供高度灵活的测试能力，帮助验证设备在正常及异常供电条件下的运行性能。

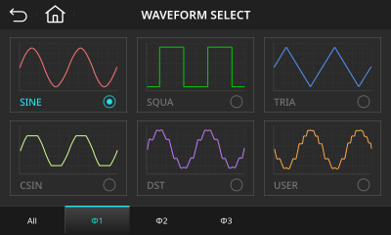

支持波形
- 正弦波——模拟标准市电电源
- 方波——适用于快速切换及控制系统测试
- 三角波——适用于动态响应及模拟电路评估
- 削顶正弦波——模拟失真市电波形
- 内置失真波形（DST）——提供超过 30 种预设失真曲线，可快速进行电能质量测试
- 用户自定义波形——创建满足特定测试需求的定制化波形
完整的模拟能力
支持最高 50 次谐波合成及多种波形编辑模式，可精准模拟*电力线路扰动（PLD）及任意波形。此外，内置 IEC 61000、LVRT 等国际标准测试模式，确保全面满足相关法规要求。

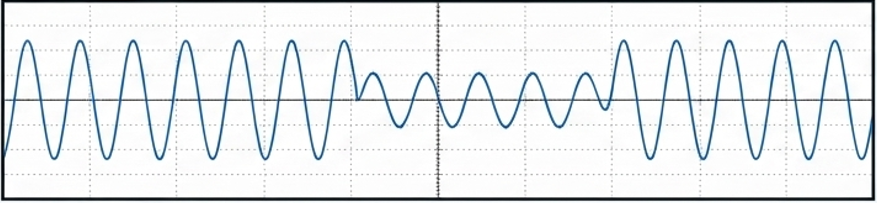

电压骤降（STEP 模式）

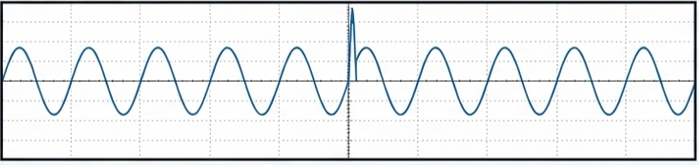

突波（PULSE 模式）

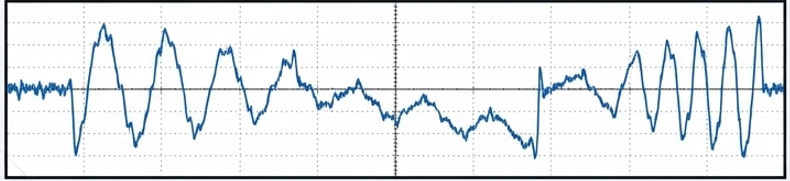

谐波失真（合成模式）
电网扰动与瞬态模拟
RPS-7000 提供完整的动态测试模式，可模拟真实电网中的扰动及瞬态事件，帮助工程师评估电力电子设备在异常供电条件下的性能、稳定性及保护机制。

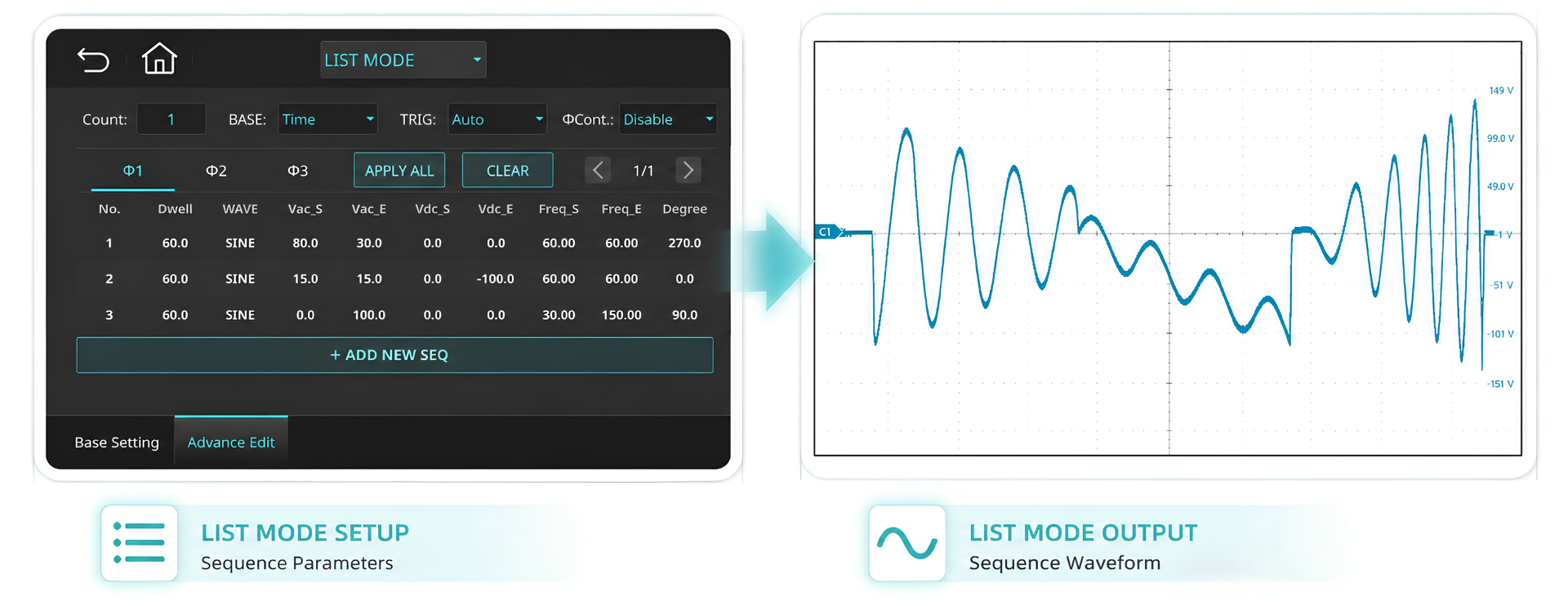

LIST Mode
创建可编程的多步测试序列，可设置电压、频率、波形、停留时间及循环次数，适用于长时间测试、自动化验证及法规符合性测试。

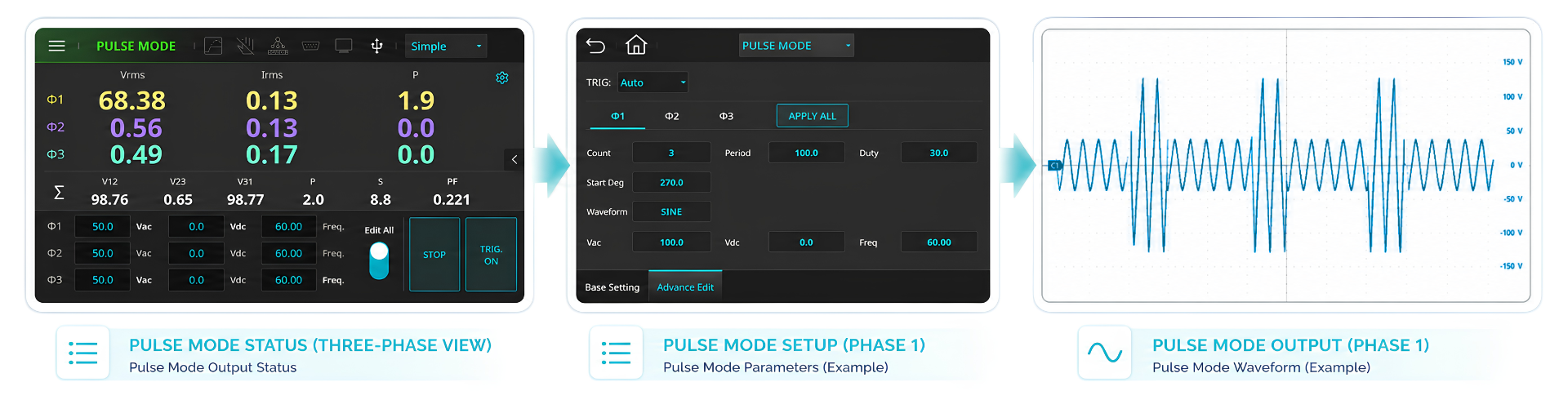

PULSE Mode
模拟短时间电压变化，并可调节振幅、占空比及脉冲宽度，用于验证设备的瞬态耐受能力及保护性能。

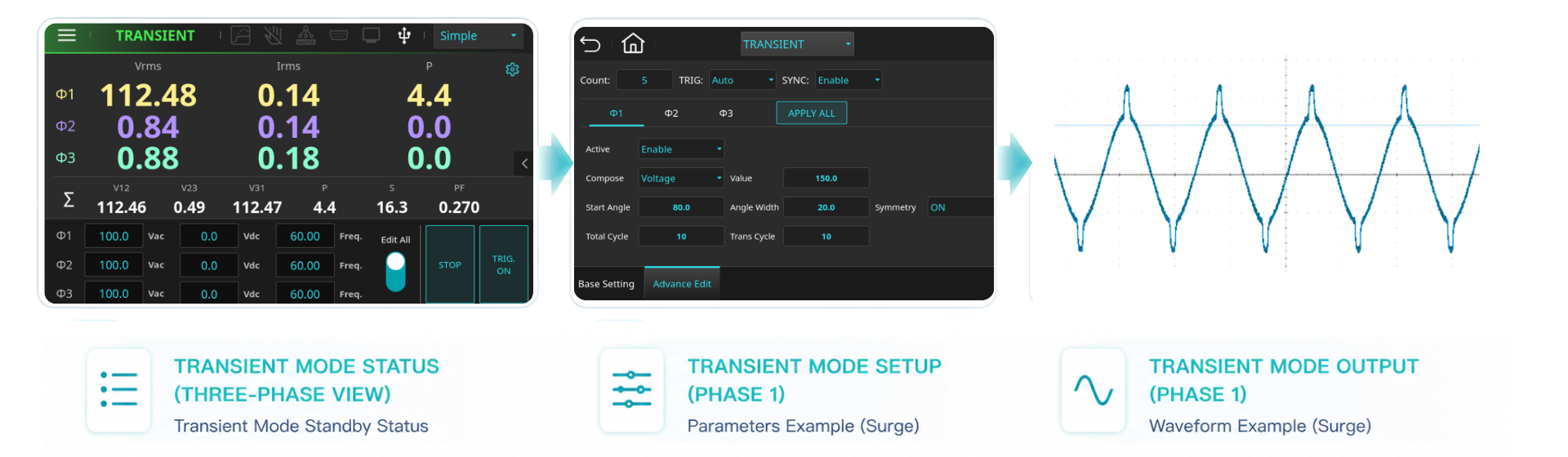

TRANSIENT Mode
通过可编程的相位角、持续时间、振幅，以及正半周或负半周特性，精准重现电压骤降、电压骤升及其他电网瞬态事件。
输出配置概览
根据您的测试需求，选择最合适的输出配置。

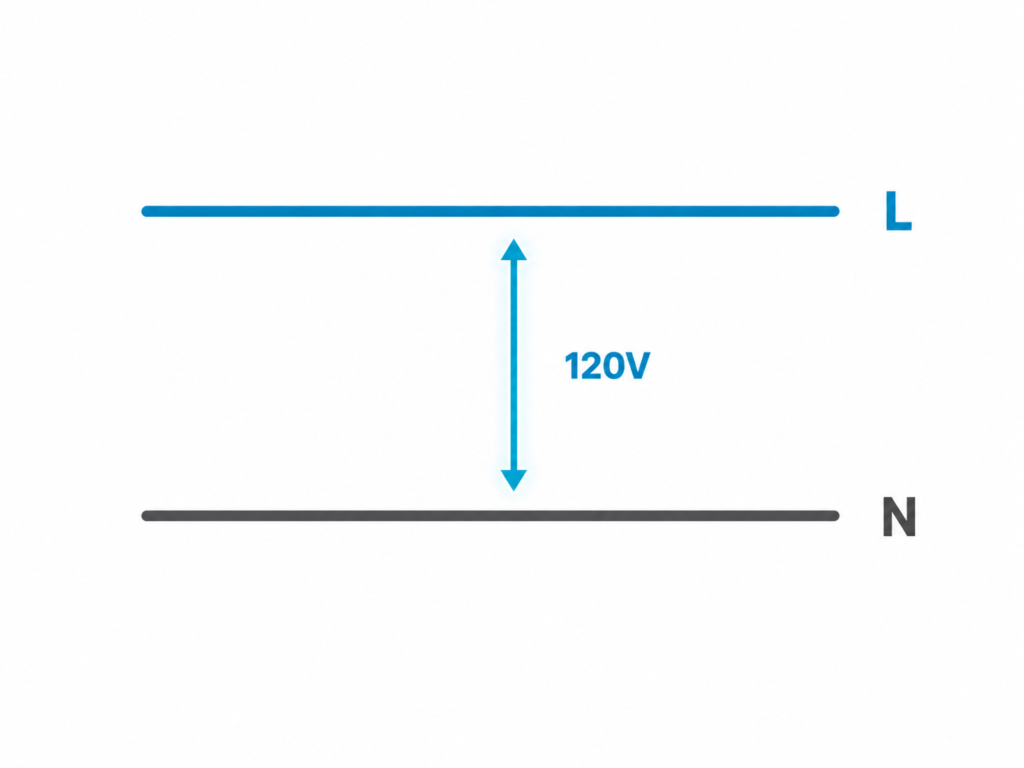

Single-Phase Mode

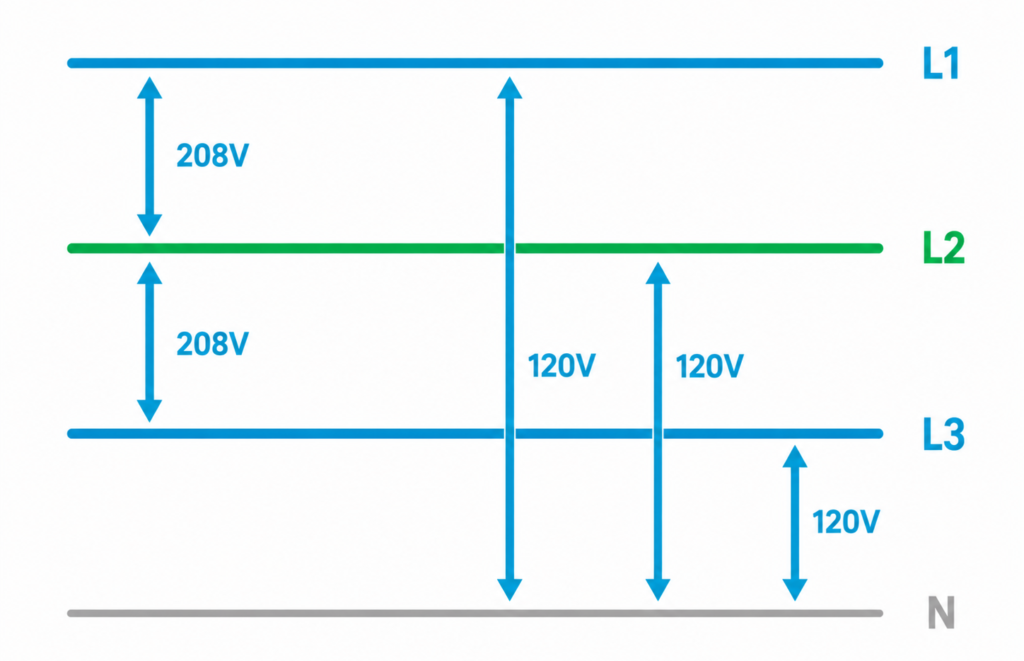

Three-Phase Mode

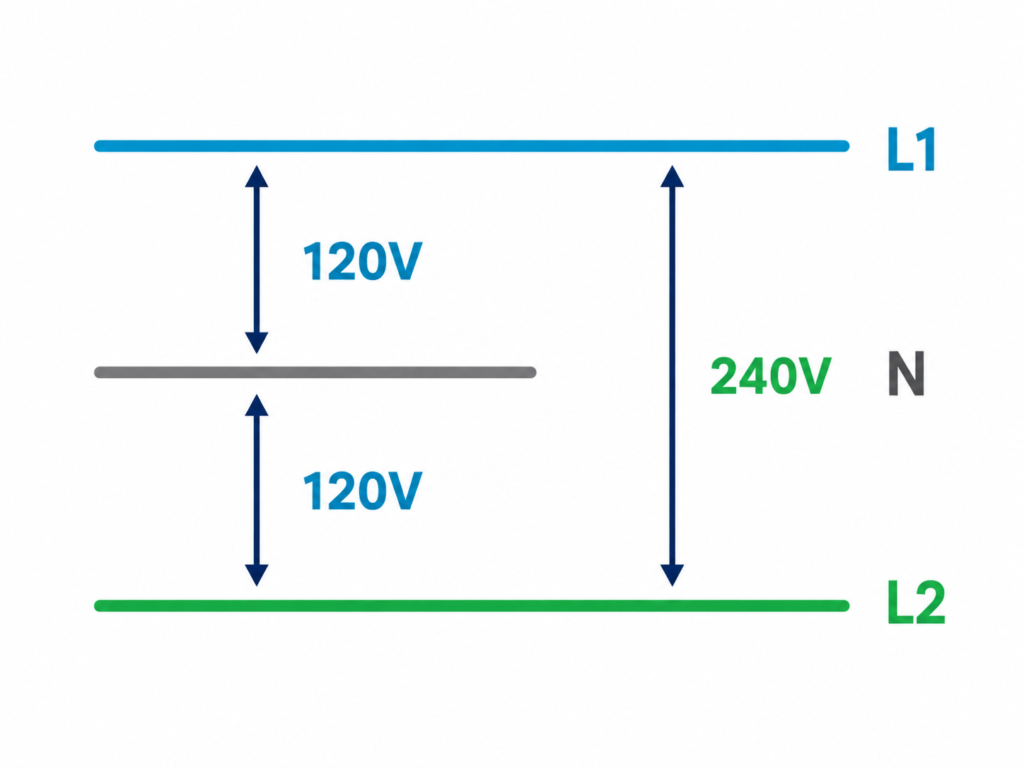

Split-Phase Mode

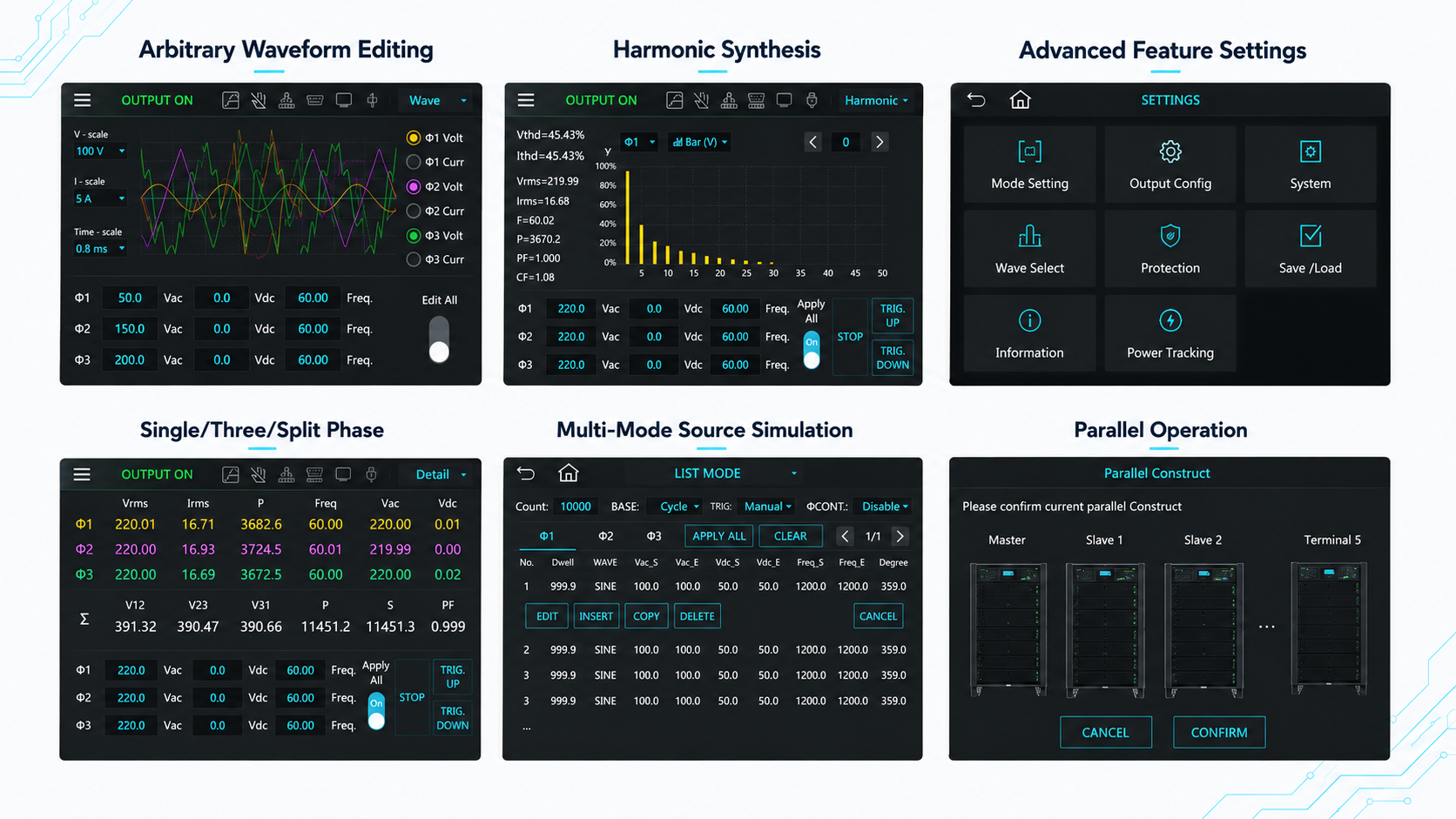

实时掌握关键电力测量数据
RPS-7000 提供两种针对不同测试场景设计的测量显示模式。工程师无需中断系统运行，即可在基础运行数据与完整电气分析之间快速切换。
简易模式（Simple Mode）
通过清晰易读的大尺寸界面显示三项关键电气参数，便于操作人员快速掌握重要测量数据。该模式适用于设备设置、生产测试、日常操作和远程监控。

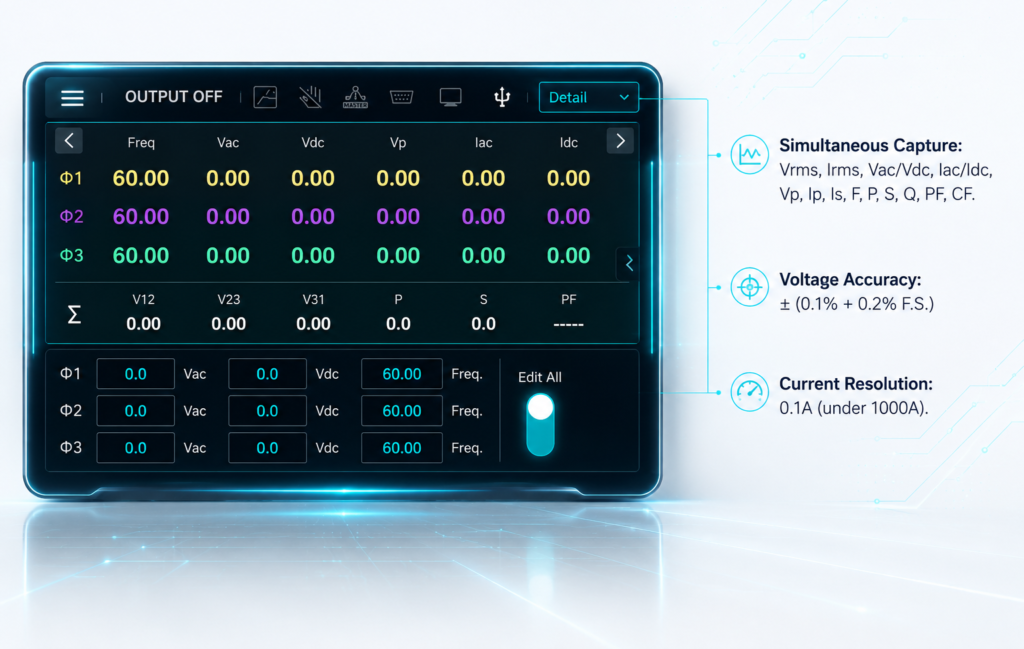

详细模式（Detailed Mode）
单个界面最多可显示 15 项电气参数，包括电压、电流、功率、频率、功率因数、峰值因数及其他 AC／DC 测量数据。工程师可同时监测完整的电气特性，适用于产品验证、电能质量分析和故障诊断。
深入掌握电能质量
除实时电气测量外，RPS-7000 还内置分析工具，可帮助工程师在无需使用额外测试仪器的情况下评估电能质量和输出特性。集成式谐波分析与实时波形监测功能，可快速验证被测设备（DUT）的性能、简化故障诊断流程并加快产品验证。

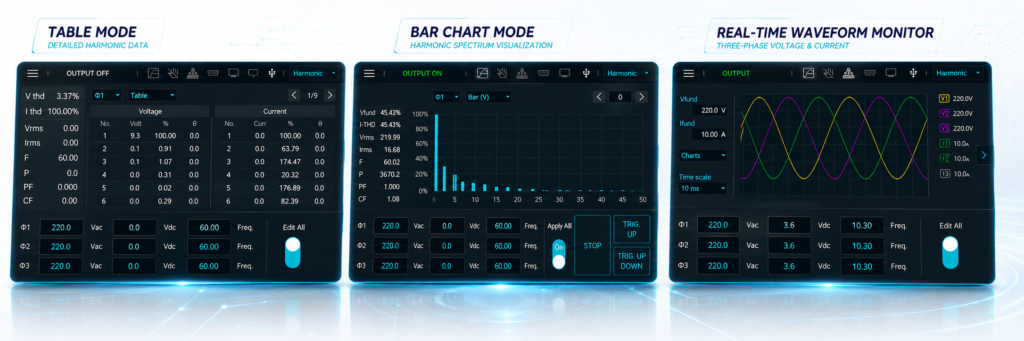

谐波分析
实时测量电压与电流的总谐波失真（THD），并提供从基波到第 50 次谐波的详细分析。界面可同时显示谐波幅值、百分比及相位信息，以及电压、电流、频率、有功功率、功率因数与峰值因数等关键电气参数。
提供表格和柱状图两种显示方式，帮助工程师快速评估谐波分布、失真程度及整体电能质量。
实时波形监测
通过集成式示波器界面同步监测三相电压与电流波形。各相通道、电压与电流量程及时间基准均可独立调节，便于进行详细的波形观察。
直观的图形界面有助于快速识别瞬态事件、波形异常和输出行为，提高调试效率并加快系统验证。
负载模拟与验证
RPS-7000 集成具备能量回馈功能的 AC 和 DC 电子负载，可为电力转换系统、可再生能源设备、储能系统、电动汽车充电桩及电力电子设备提供完整的负载模拟。多种工作模式可帮助工程师精准复现真实场景中的电气特性，满足产品验证、可靠性测试和性能评估需求。
AC 电子负载（AC Electronic Load）
支持多种可编程负载模式，可模拟理想及真实场景中的 AC 负载特性。
• 恒流模式（CC Mode—Constant Current）
• 恒阻模式（CR Mode—Constant Resistance）
• 恒功率／恒视在功率模式（CP／CS Mode—Constant Power and Constant Apparent Power）
• 可编程阻抗模式（CZ Mode—Programmable Impedance）：可设置 R、L、C 参数，以模拟真实负载
此外，通过设置超前与滞后功率因数、调节峰值因数及使用可编程阻抗功能，可精准模拟实际应用中常见的感性、容性及非线性负载。
DC 电子负载（DC Electronic Load）
集成式 DC 负载功能支持电源和电池测试中最常用的工作模式。
- 恒流模式（CC Mode—Constant Current）
- 恒压模式（CV Mode—Constant Voltage）
- 恒功率模式（CP Mode—Constant Power）
- 恒阻模式（CR Mode—Constant Resistance）
- 动态电流／动态电阻模式（CCD／CRD Dynamic Modes—Dynamic Current and Resistance Loading）：适用于瞬态响应评估
上述可编程负载模式可灵活应用于 DC 电源、电池系统、DC 转换器及其他电力电子设备的测试。

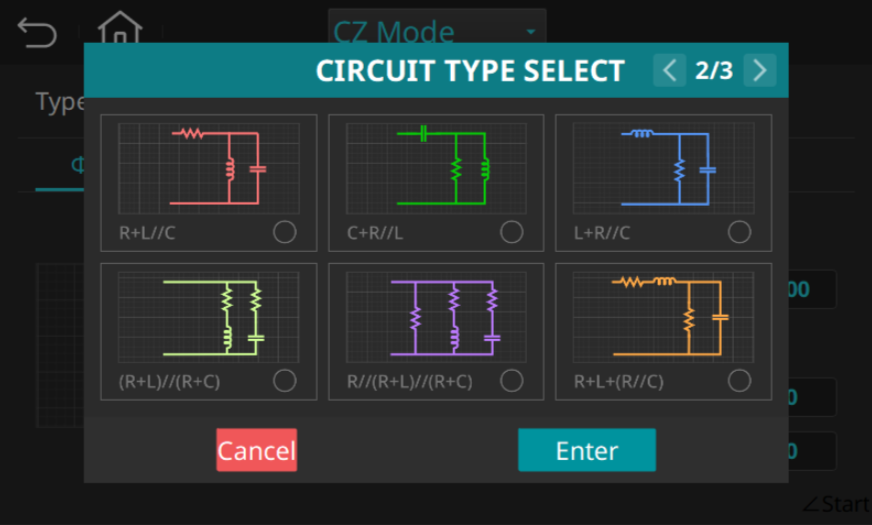

可编程阻抗模拟（Programmable Impedance Simulation—CZ Mode）
通过设置电阻（Resistance，R）、电感（Inductance，L）及电容（Capacitance，C），模拟真实的 AC 负载特性，并复现实际设备的电气行为。CZ 模式可针对电机、变压器、电力转换器、电动汽车充电桩、UPS 系统及其他 AC 供电设备进行精准的阻抗测试，提供比传统恒流或恒功率负载模式更贴近实际工况的验证环境。
此外，通过功率因数调节和可编程阻抗功能，可精准模拟实际应用中常见的感性、容性及非线性负载。
PowerVUE 远程控制软件
通过计算机全面掌控测试
PowerVUE 是一套 Windows 软件平台，将远程控制、实时监控、波形编程及自动化测试管理集成于统一、直观的操作界面。内置 IEC 61000-4-11、IEC 61000-4-13、IEC 61000-4-14 及 IEC 61000-4-28 标准符合性测试功能，可简化电能质量与电网扰动测试，帮助工程师加快产品开发、验证及标准符合性确认。
| 类别 | 项目 / 参数 | 说明 |
|---|---|---|
| 测量与显示 | 简易模式（Simple）、详细模式（Detail）、谐波模式（Harmonic）、波形模式（Wave） | 提供实时测量、谐波分析及波形监测功能。 |
| 快速设置 | 基本输出参数 | 快速设置 AC/DC 输出电压及频率。 |
| 输出设置 | 输出相位、Slew Rate（变化率）、耦合模式、输出阻抗 | 提供灵活的输出配置，满足高级测试需求。 |
| 步进波形 | LIST 模式 | 支持可编程输出序列设置。 |
| STEP 模式 | 自动执行电压及频率的步进变化。 | |
| PULSE 模式 | 提供高速脉冲输出，支持占空比调节。 | |
| SYNTHESIS / INTERHARMONIC | 支持谐波合成及间谐波注入。 | |
| TRANSIENT 模式 | 模拟电压骤降/骤升及各种瞬态事件。 | |

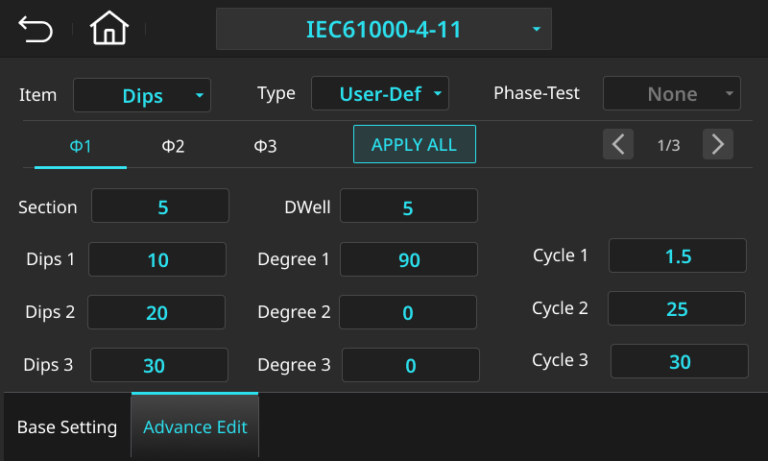

| 法规测试 | IEC 61000-4-11 | 电压骤降及短时中断测试。 |
| IEC 61000-4-13 | 谐波及间谐波抗扰度测试。 | |
| IEC 61000-4-14 | 电压波动及频率变化测试。 | |
| IEC 61000-4-28 | AC/DC 电压及频率变化测试。 |

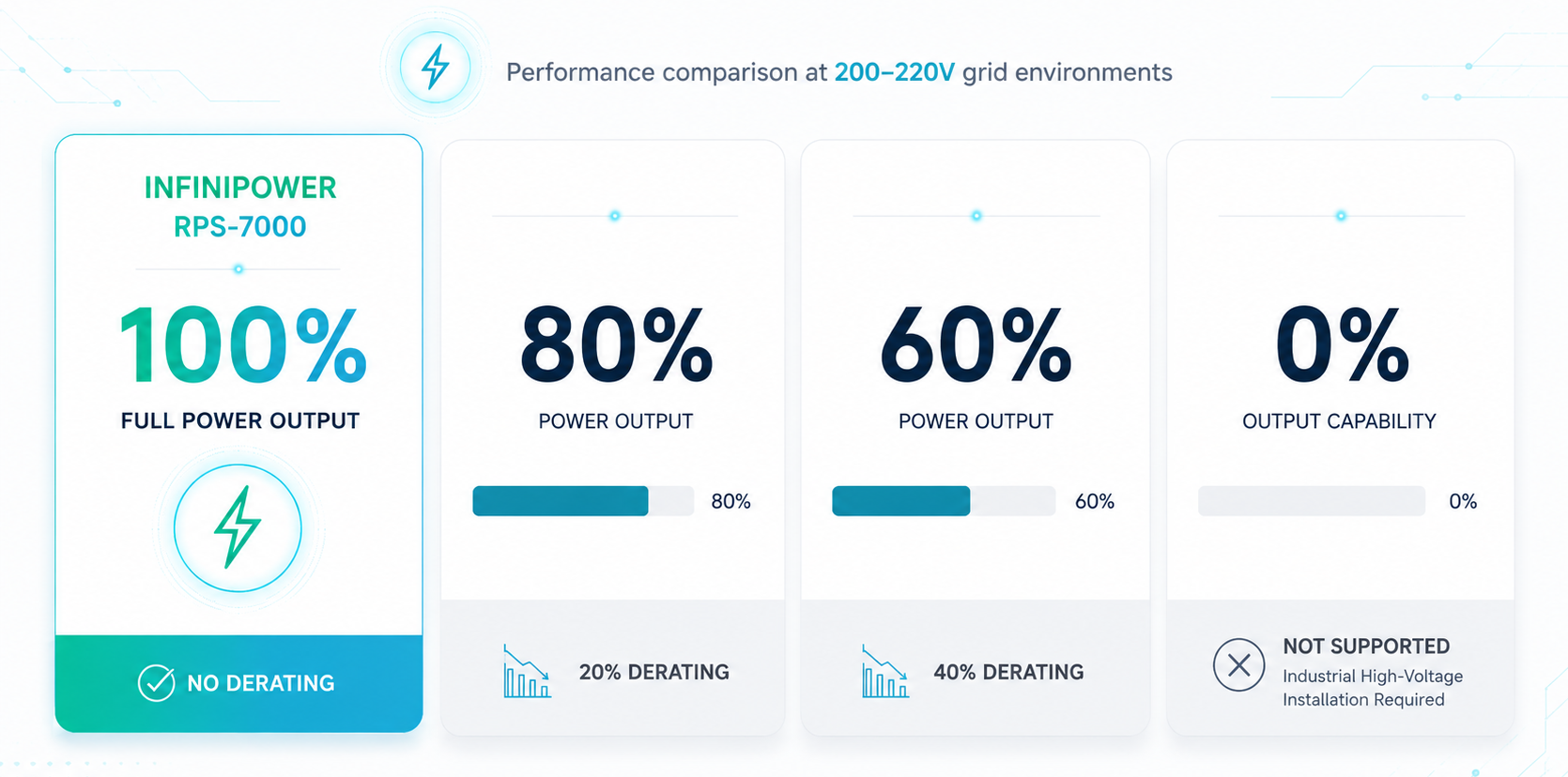

先进整流架构，完整额定输出
我们优化的电力转换架构，可在 200–220Vac 电网下实现 100% 输出能力，消除传统系统常见的限制。
新一代电源平台
Engineered for the Next Power Era

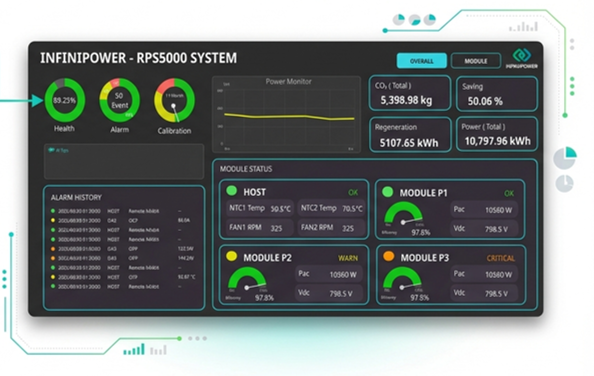

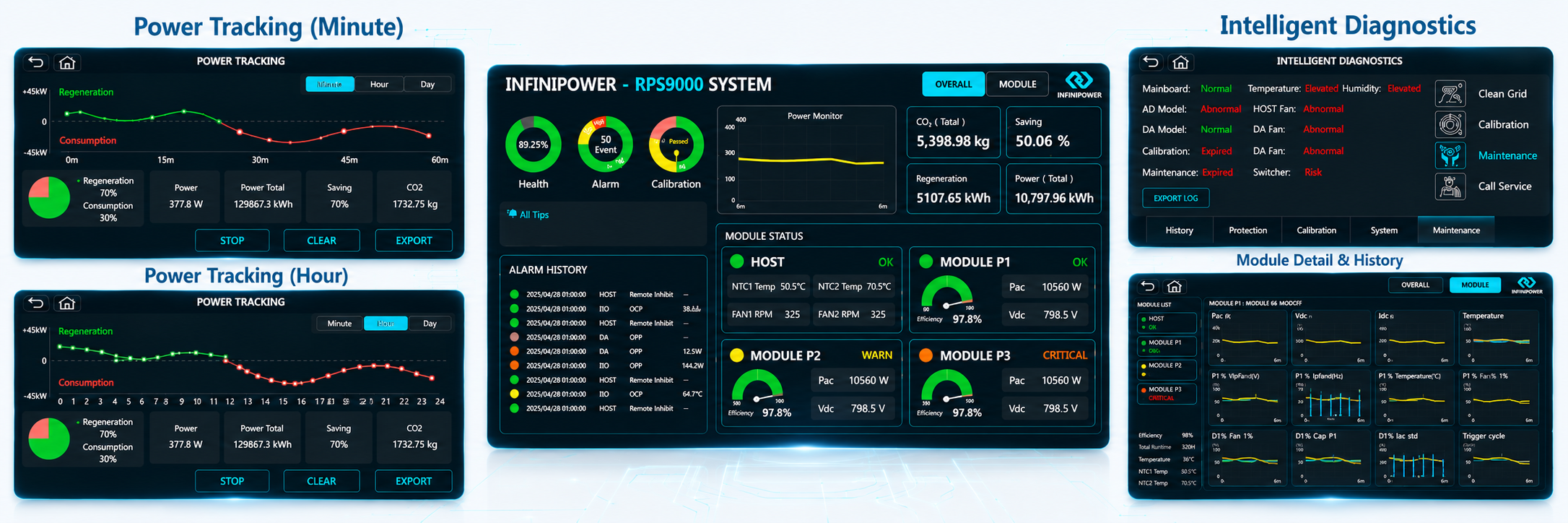

AIoT 智能预测性维护
PowerSense™ 是 INFINIPOWER 专为 RPS 系列打造的 AIoT 监控平台，将实时监控、智能诊断、预测性维护及能源管理集成于统一平台。工程师可通过直观的仪表板监控系统状态、输出电压、电流、功率、回收能量、效率及设备健康状况。
PowerSense™ 结合持续监控与历史趋势分析，可在潜在问题恶化前及早识别异常，减少意外停机并提高测试效率。内置实时报警、事件记录、能源统计、数据导出及远程监控等功能，打造更可靠、更智能的电力测试环境。

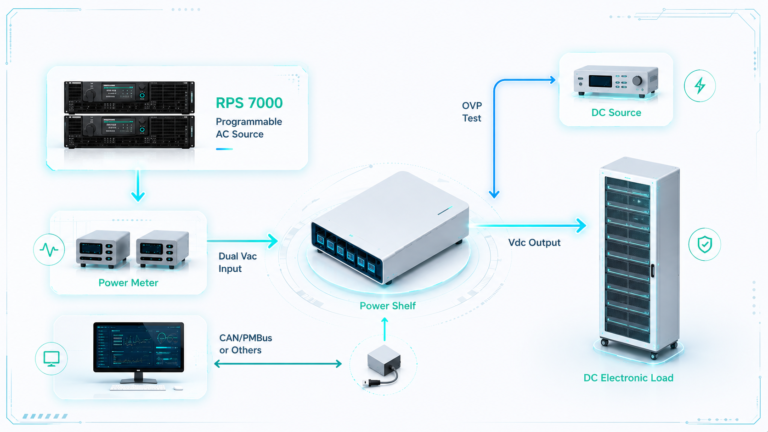

支持 AI 数据中心的 Power Shelf 测试架构
Next-Generation Power Shelf Validation with RPS-7000
测试应用范围

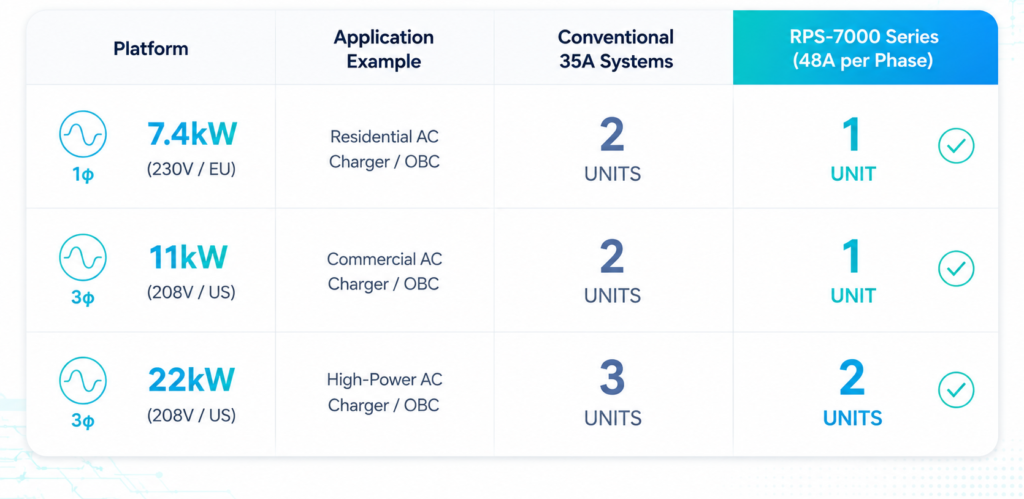

48A 优势：以更少台数实现更高功率
高级电力仿真与高精度测量

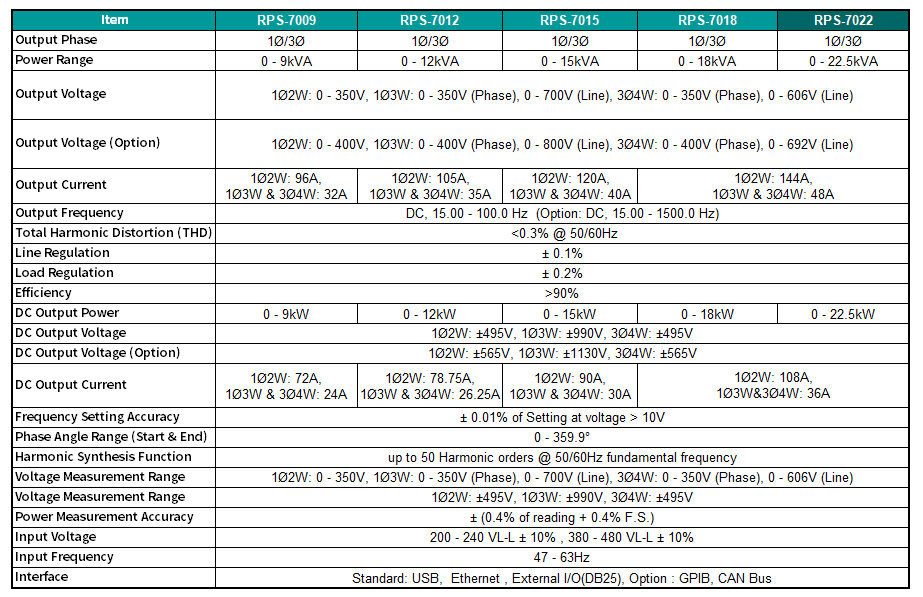

选型指南

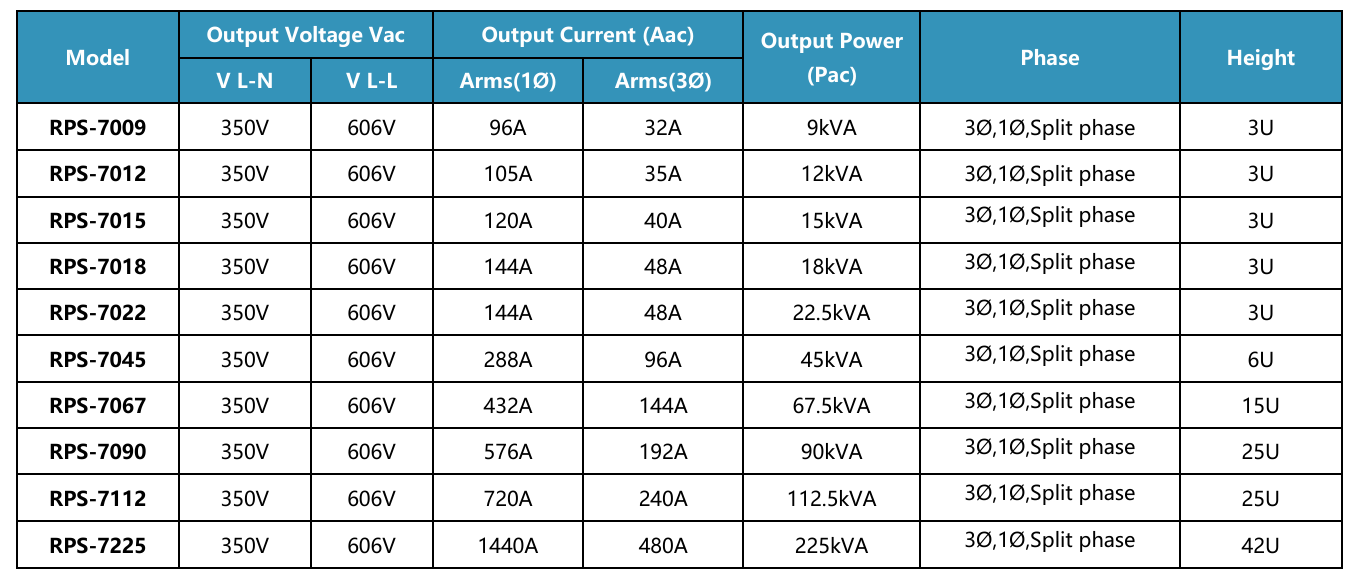

规格配置矩阵

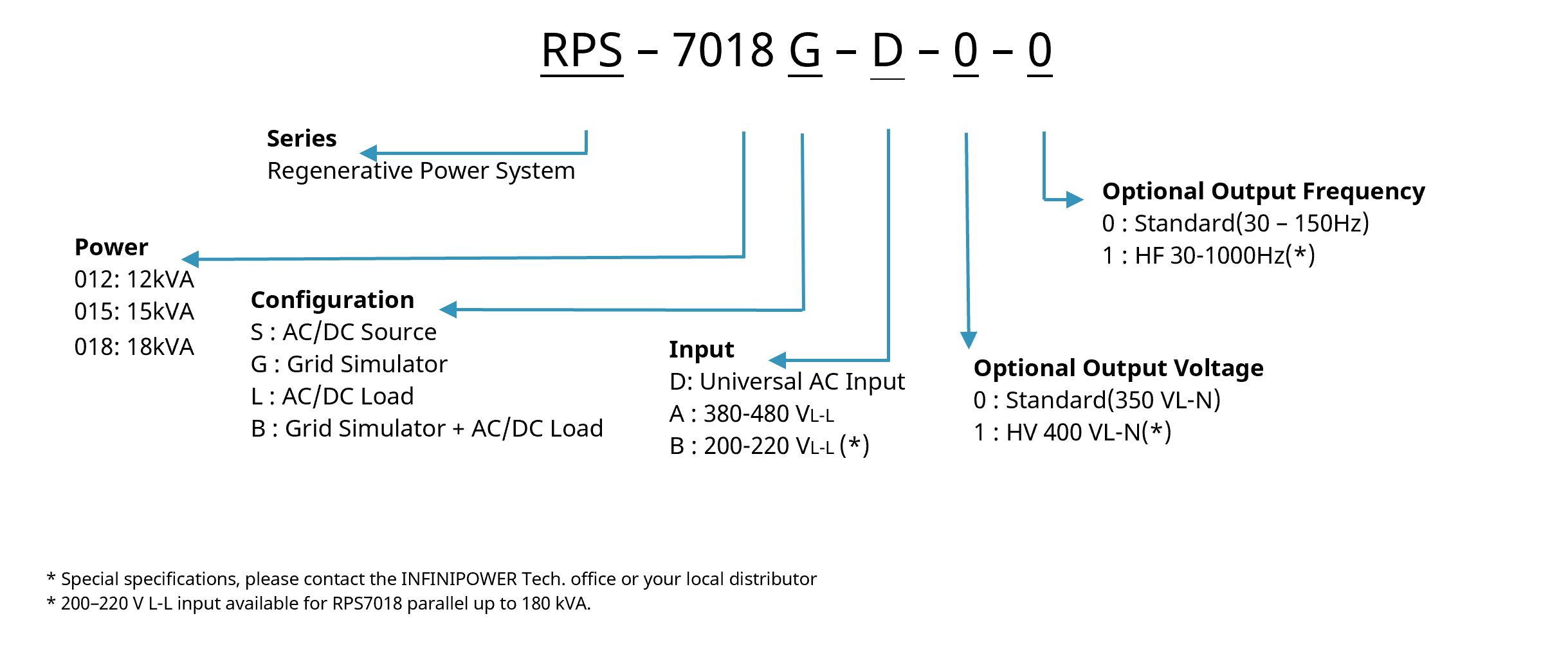

Ordering Information
智能控制器与软件规格
- 控制接口（PowerVue）：直观式 PC 图形化界面，支持远程控制、波形监测与复杂序列编辑（LIST/PULSE/STEP）。
- AIoT 预测性维护（PowerSense AI）：实时健康监测与行为偏差分析，确保 95% 以上设备可用率。
- PPS（Predictive Preventive Service）：自动识别风扇、模块等关键器件风险并提供维护提醒。
- ESG 监测：集成式仪表板可实时跟踪 CO₂ 减排并可视化能源效率。
电源与性能规格
- 输出频率：DC、30 至 1000 Hz（选配宽频支持）。
- 功率容量：高密度架构，每台 3U 设备可提供 22.5 kVA。
- 能量回馈：具备完整四象限回馈式 AC/DC 电源，可将最高 90% 能量回馈至电网，以降低 TCO。
- 输出电流：单台 3U 机箱最高可达 48A（3Φ）／144A（1Φ）。
- 并联能力：最多支持三台并联，总系统容量可达 67.5 kVA。
- 负载兼容性：可应对复杂负载，包括 RCD、感性与容性负载。
机械结构与运行规格
- 外形尺寸：所有功率等级（9kVA 至 22.5kVA）均采用紧凑型 3U 机架式机箱。
- 无线缆架构：创新集成式内部母线设计（cableless），可降低 EMI、减少热疲劳，并提升 20% 冷却效率。
- 运行噪声：智能温控风扇逻辑，即使满载运行仍可维持噪声低于 80 dB。
- 节能待机：Smart Sleep Mode 技术可在空闲时降低 67% 待机功耗（约 1.18 kVA）。

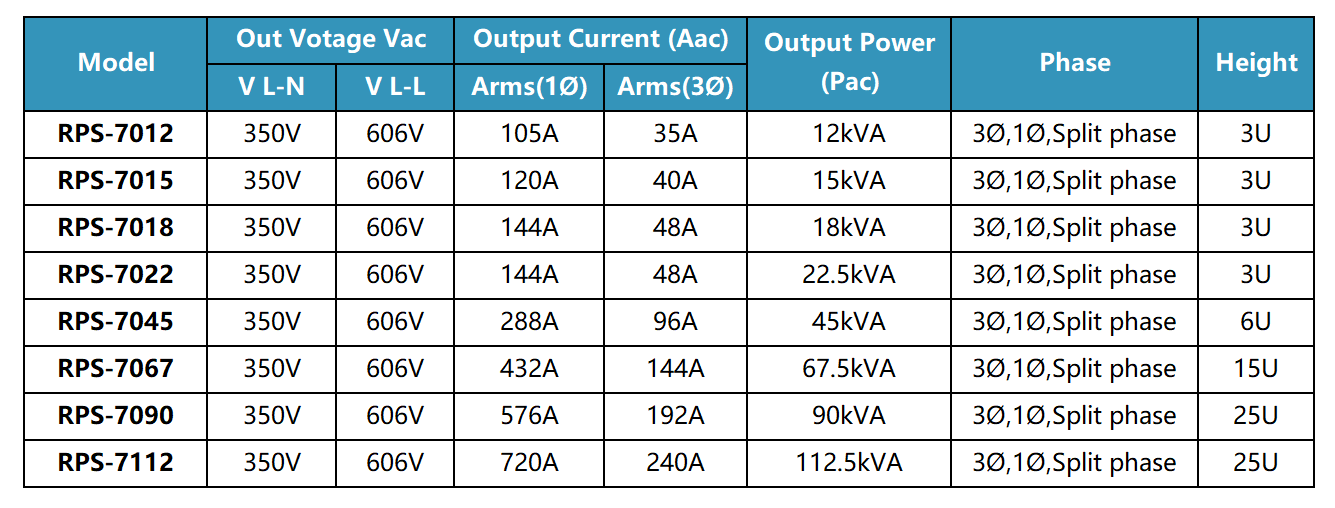

规格配置矩阵
Together, we make a difference.
在新能源设备测试中，稳定性与可靠性至关重要。InfiniPower 凭借全球领先品牌的设计验证经验，以及世界级智能制造工厂的品质保证，为您提供经得起时间考验的测试电源解决方案。与我们合作，助力您以高品质电源满足严格的产品性能与法规要求，并推动可持续生产的未来。
