随着全球能源转型的推进，从电动汽车（EV）的 800V 高压架构，到数据中心（Data Center）为提升效率而采用的 380V 高压直流（HVDC）供电，直流电源的应用已无处不在。
然而，直流电网并非绝对稳定。当大功率负载启动、电池系统进行充放电切换，或电网发生故障时，设备输入端往往会出现电压波动甚至不稳定现象。
这正是为什么 IEC 61000-4-29 成为电力电子工程师不可忽视的核心标准。本文将从物理现象出发，解析标准要求，并探讨如何通过先进测试设备为产品构建可靠的“抗扰能力”。
1. 物理现象解析：直流电网中的“隐形杀手”
IEC 61000-4-29 主要针对直流电源输入端口定义了三类关键的低频现象：

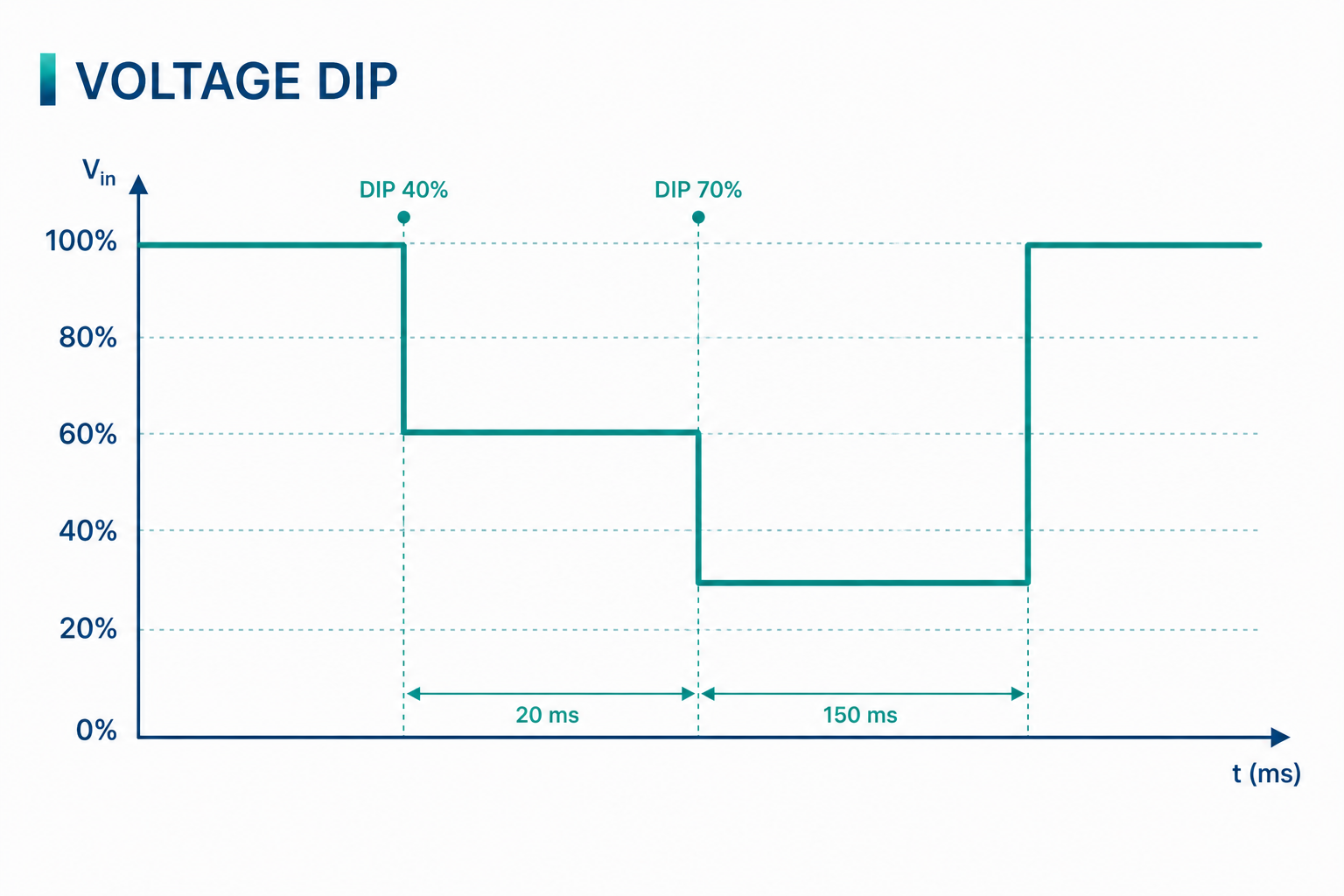

- 电压暂降（Voltage Dips）
指电压突然下降，并在几毫秒到数秒内恢复的现象。
在实际应用中，常见于电动汽车加速时电池内阻引起的压降，或同一直流母线上大功率设备启动造成的瞬态波动。 - 短时中断（Short Interruptions）
指电压完全消失或下降超过额定电压的 80%。
通常发生在电源切换（如发电机切换至电池系统）或继电器、接触器动作瞬间。 - 电压变化（Voltage Variations）
指电压相对于额定值逐渐升高或降低的过程。
常用于模拟电池系统充放电过程中电压变化（一般在 85% 至 120% 范围内）。
2. 测试等级：您的设备能“扛”得住吗？
根据标准，测试等级以设备额定电压（UT）为基准。工程师需要验证被测设备（EUT）在以下极端条件下的承受能力：
| 测试项目 | 测试等级（% UT） | 典型持续时间（s） | 物理意义 |
|---|---|---|---|
| 电压暂降 | 40%、70% | 0.01 至 1 s | 模拟局部短路或大负载启动 |
| 短时中断 | 0% | 0.001 至 1 s | 模拟接触器切换或保险丝熔断 |
| 电压变化 | 80%、120% | 0.1 至 10 s | 模拟电池老化与容量变化 |
判定标准（Performance Criteria）
测试不仅仅关注设备是否损坏：
- Criteria A：测试期间功能完全正常
- Criteria B：性能暂时下降，但可自动恢复（如显示闪烁）
- Criteria C：功能丧失，需要人工干预恢复（如系统重启）
3. 工程挑战：为什么传统电源难以胜任？
在执行 IEC 61000-4-29 测试时，测试电源必须具备以下关键能力，否则测试结果将缺乏可靠性：
- 高转换速率（High Slew Rate）
标准要求电压变化需在微秒级完成，传统电源响应速度不足，难以真实还原瞬态过程。 - 阻抗控制（Impedance Control）
短时中断测试需模拟“高阻抗”和“低阻抗”两种状态。
高阻抗代表电源断开，低阻抗则模拟电网短路导致电压归零。 - 反电动势（Back EMF）处理能力
当电压骤降时，感性负载（如电机驱动器）会产生反电动势回灌。
若测试电源不具备能量吸收（Sink）能力，将导致波形畸变，使测试结果失效。
4. INFINIPOWER 解决方案：RPS-5000 终极测试平台
针对日益复杂的测试需求，INFINIPOWER RPS-5000 系列提供了一站式验证解决方案。
凭借先进的电源仿真技术与高效能量回馈能力，RPS-5000 可帮助工程师精准完成多项国际电气标准测试。
设备配套的 PowerVUE 远程控制软件内置多种符合标准的自动测试模板，可广泛支持 IEC 61000 系列多项低频抗扰度测试。
通过直观的图形化界面，工程师能够大幅简化复杂测试流程，提高研发与认证效率。
