摘要 (Abstract)
在现代电力电子环境中，公共电网已不再是纯净的 50Hz 或 60Hz 正弦波 。随着交换式电源 (SMPS)、变频器与再生能源并网设备的普及，电网中充斥着各类波形畸变 。IEC 61000-4-13 是专门针对交流端口进行低频抗扰度评估的核心国际标准 。本文将深入探讨谐波、间谐波与电网信号对设备的威胁，并解析工程师如何利用具备“四象限模拟”与“能量回收”能力的 英菲菱电源 RPS-5000 模拟器，精确执行法规要求的复杂验证 。
- 物理现象解析：谁在干扰您的电网？
IEC 61000-4-13 主要针对三种低频物理现象进行定义与模拟，这些现象通常会导致波形包络线变化，进而引发设备运行的不稳定性 ：

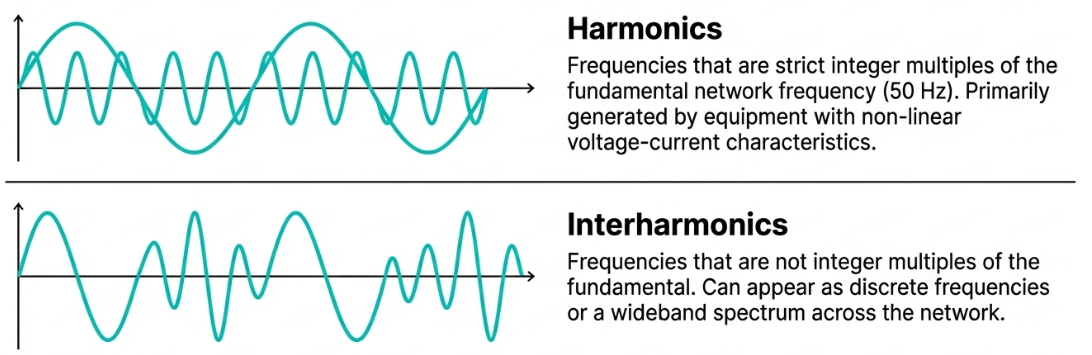

- 谐波 (Harmonics)： 频率为基频的整数倍（如 180Hz/3rd, 300Hz/5th） 。主要源自大量非线性负载（如 LED 驱动器、电脑电源）在不连续抽取电流时产生的反馈 。
- 间谐波 (Interharmonics)： 频率为基频的非整数倍成分 。这类干扰常见于异步马达驱动、感应加热设备或光伏 (PV) 逆变器，其不可预测的频率成分极难通过传统滤波器完全滤除 。
- 电网信号 (Mains Signaling)： 用于电力公司进行远程设备控制或通信的特定叠加信号（通常在 110Hz 至 3kHz 之间） 。测试设备必须验证受试物是否会将这些信号误认为电源干扰而导致功能中断。
- 系统性危害：为什么“合规”是稳定性的基石？
电力电子产品若缺乏对 IEC 61000-4-13 的抗扰度，即使在标准电压下能运行，在复杂的现场环境中仍可能面临以下高额成本风险：
- 异常热损耗与寿命缩短： 高次谐波引起的趋肤效应会导致变压器线圈、工业马达与电力电缆产生异常焦耳热 。反复的瞬态干扰也会对半导体元件与电解电容造成累积性应力，导致产品 MTBF (平均故障间隔时间) 大幅下降 。
- 控制逻辑失效： 严重的波形失真会干扰电路的“过零点检测 (Zero-crossing)” 。这对依赖精确相位控制的 SCR 或单片机控制系统是致命的，可能引发 MCU 随机重启、控制逻辑当机或输出不稳定 。
- 通信干扰与误触保护： 强大的间谐波可能淹没电力线通信 (PLC) 的有效信号 ，甚至引发漏电保护装置 (RCD) 或过流保护器的误动作，导致非预期性停机。
- 关键测试波形与验证目标
为了逼真还原不理想的电网环境，IEC 61000-4-13 定义了多种极具挑战性的测试波形 ：

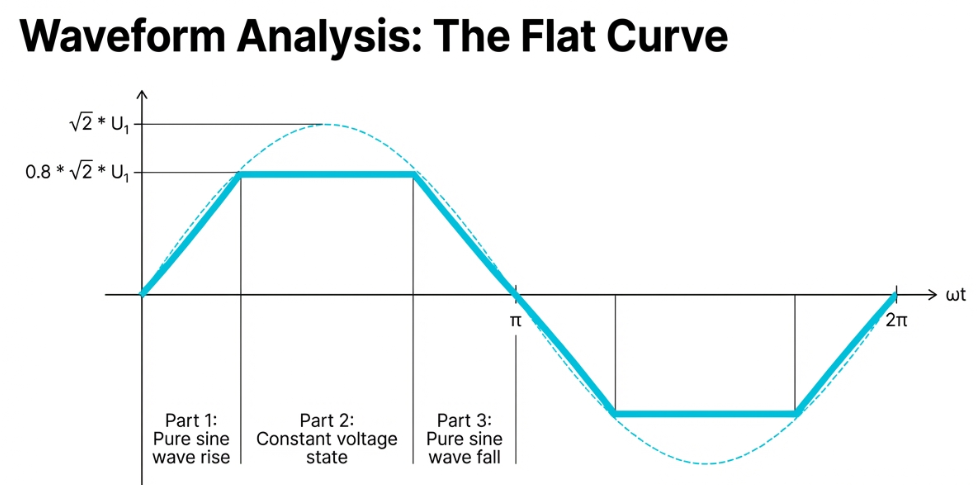

- 平顶波 (Flat Curve)： 模拟电网中因过多整流负载同时充电导致的波形削顶现象 。这用于验证待测物 (EUT) 内部直流母线 (DC Bus) 电压的维持能力与纹波抑制性能 。
- 尖顶波 (Over Swing)： 模拟电力系统投切电容或发生共振时产生的电压过冲波形 。此项测试直接挑战设备的绝缘耐受性与过压保护元件（如压敏电阻）的能量吸收极限 。
- 频率扫描 (Frequency Sweep)： 在 16Hz 至 2.4kHz 范围内进行连续频谱注入 。这相当于产品的“听力检查”，旨在识别 EUT 内部滤波电路是否在特定频率产生破坏性共振 。
- Meister 曲线： 专门用于主端通信信号的抗扰度测试 。验证设备在电力公司下达通信指令时，仍能保持正常工作模式而不产生误判 。
- 测试设备的硬件挑战：精密模拟的关键技术
根据法规要求，执行此类测试的交流电源模拟器必须克服以下硬件门槛：
- 极低输出阻抗 (Low Output Inductance)： 为了模拟快速电压变化的切换瞬态（1µs – 5µs），测试源的输出电感必须低于 100µH 。传统电源因感抗过大，常会导致注入的谐波波形畸变，使测试结果无效 。
- 非同步频率合成能力： 间谐波与基频非对齐，要求设备具备独立的数字信号处理 (DSP) 引擎，能同时生成多种非同步波形并进行完美叠加 。
- 四象限与 Back EMF 处理： 当模拟电压骤降且受试物为感性负载（如马达）时，负载会产生反电动势 (Back EMF) 回灌 。若测试设备不具备 Sink (能量吸收) 能力，输出波形将发生严重畸变 。
- 英菲菱电源解决方案：RPS-5000 终极合规平台
英菲菱电源 RPS-5000 系列 专为解决复杂的电网模拟需求而设计，是您研发与认证的最佳拍档 ：
- 全方位软件支援： 搭配专属 PowerVUE 远程控制软件，内置完整的 IEC 61000-4-11, 13, 14, 28 法规自动测试模板 。工程师只需选择标准号码，系统即可自动配置谐波阶数、相位角与间谐波频率，大幅缩减开发周期 。
- SiC MOSFET 技术： 采用第三代半导体技术，实现微秒级的快速电压爬升率 (High Slew Rate)，确保尖顶波与切换瞬态的高真实度 。
- 四象限再生功能 (Regenerative)： 设备具备高达 90% 以上的能量回馈效率 。在进行大功率、长时间的老化测试 (Burn-in) 或抗扰度测试时，能将吸收的能量回馈电网，节省电力成本并降低实验室环境温度 。
- 超低电压大电流模拟： 支持在极低电压下维持大电流输出，完美匹配 AI 服务器电源 (VRM/POL) 的动态测试场景 。
结论
在“绿能并网”与“分布式电源”日益盛行的趋势下，IEC 61000-4-13 的验证已从单纯的“取得证书”转向“确保产品在全球恶劣电网中的生存竞争力” 。通过 英菲菱电源 RPS-5000 系列 的高精确度模拟与 PowerVUE 的自动化流程，我们不仅协助您获取市场认证，更为您的产品建立强韧的电性免疫系统，助力企业达成稳定、高效与永续的发展目标 。
